EIGRP ((Enhanced Interior Gateway Routing Protocol)merupakan routing prtokol yang dapat digunakan untuk jaringan yang
berskala besar. pada router eigrp ketika melakukan konfigurasi tidak
perlu mendaftarkan network network yang berada dijaringan tersebut ,
namun routing table akan di sinkronisasikan dengan router router
disekitarnya, didalam EIGRP dikenal suatu istilah yang dinamakan
dengan Autonomous System .yang berfungsi untuk membuat semua router
berada dalam satu cakupan AS yang sama sehingga akan memudahkan dalam
berkomunikasi dan pertukaran data, apabila ada router yang berada
dalam AS yang berbeda ingin berkomunikasi maka tak akan bisa
melakukan pertukaran data. Autonomous System dapat juga diartikan
sebagai sekumpulan rerentan router berdekatan (Neighbour).
Perintah
untuk mengaktifkan routing EIGRP pada router cisco adalah :
Router
(Config)# Router eigrp Autonomous-System
Router
(Config)# network network

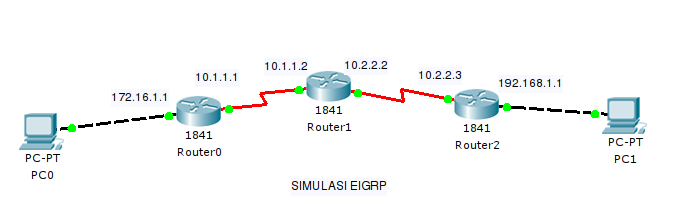

Contoh
konfigurasi jaringan seperti pada topologi diatas adalah
A.
Konfigurasi Interface Router
1.
Konfigurasi Router 0
#interface
FastEthernet0/0
ip address
172.16.1.1 255.255.255.252
no shut
#interface
Serial0/0/0
ip address
10.1.1.1 255.255.255.252
clock rate 64000
no shut
2.
Konfigurasi Router 1
#interface
Serial0/0/0
ip address
10.1.1.2 255.255.255.252
no shut
#interface
Serial0/0/1
ip address
10.2.2.2 255.255.255.252
clock rate 64000
no shut
3.
Konfigurasi Router 2
#interface
FastEthernet0/0
ip address
192.168.1.1 255.255.255.252
no
shut
#interface
Serial0/0/0
ip address
10.2.2.3 255.255.255.248
no shut
B.
Mengaktifkan Routing EIGRP
1.
Router 1
Router(config)#router
eigrp 100
Router(config-router)#network
172.16.0.0
Router(config-router)#network
10.0.0.0
2.
Router 2
Router(config)#router
eigrp 100
Router(config-router)#network
10.0.0.0
3.
Router 3
Router(config)#router
eigrp 100
Router(config-router)#network
192.168.1.0
Router(config-router)#network
10.0.0.0
Note
:
Ada
beberapa perintah yang digunakan untuk melakukan verifikasi routing
eigrp
Router#show ip eigrp
?
interfaces
IP-EIGRP interfaces
neighbors
IP-EIGRP neighbors
topology
IP-EIGRP Topology Table
traffic
IP-EIGRP Traffic Statistics
Router#show ip eigrp
interfaces
berfungsi
untuk menampilkan ip konfigurasi routing eigrp melalui interface
jaringan
Router#show ip eigrp
neighbours
berfungsi
untuk menampilkan router lain yang terhubung dengan router tersebut
pada Autonomous System yang sama
Router#show ip eigrp
topology
berfungsi
untuk menampilkan urutan topology jaringan yang terhubung pada router
tersebut
Router#show ip eigrp
trafic
berfungsi
untuk menampilkan trafic yang melewati router tersebut.
